HYDROMAX齒輪泵，高壓泵，油泵電機
軸向柱塞泵供液不平穩及振動
液壓系統中軸向柱塞泵的振動一般是由于供液不平穩，軸向柱塞泵的壓力變化所引起的，通常表現為進出口管缐的振動，而管缐的振動是由壓力的波動引起的，壓力的波動又是由流量波動引起的。其關系表現為：流量波動→壓力波動→管缐振動。
一、供液不平穩
通常，在沒有灌注泵(喂水泵或喂油泵)時，軸向柱塞泵主要依靠與大罐內液體的壓力差來實現供液。因此，當罐內液面逐漸下降時，軸向柱塞泵會隨之出現供液不足，引起不同程度的振動。特別是大排量軸向柱塞泵隻有單一進口時，如果進口管缐過長，且閘門及彎頭過多時，會增大液體的局部水頭損失，從而降低了泵的吸入能力，造成供液不平穩，引起振動。
二、柱塞泵的壓力變化對振動的影響
軸向柱塞泵工作過程中，伴隨著流量周期性的變化，液體在流動過程中就有加速度和減速度，泵的吸入管缐和排出管缐就會産生周期性的振動。這就說明，軸向柱塞泵液缸內的壓力是不斷變化的，從而産生慣性力，引起泵內及管缐內液體的壓力波動。為此，必須弄清楚壓力變化規律，以便采取必要的措施。由于軸向柱塞泵的吸入過程和排出過程是交替進行的，兩個過程壓力變化也就完全不同，故分別進行研究。
1、吸入過程中吸入壓力的變化液體在從大罐經吸入總管到達柱塞端面的過程中，吸入壓力受罐內液面壓力或灌注泵出口壓力、吸入流道內液流阻力及慣性水頭、吸入閥阻力等因素的影響。在吸入總管安裝吸入畜能器后，吸入壓力變化的曲缐趨于平滑，即意味著吸入壓力的波動幅度大大降低，這將利于泵的正常工作。
2、排出過程中排出壓力的變化 排出過程中，柱塞擠壓泵內液體，使壓力提高，以克服液體在排出流道中的流動阻力和慣性力，以及排出閥的阻力和慣性力，增加液體的高度，并使液體具有一定的流動速度。在排出總管安裝吸入畜能器后，排出壓力變化的曲缐趨于平滑，即意味著排出壓力的波動幅度大大降低，這也利于泵的正常工作。

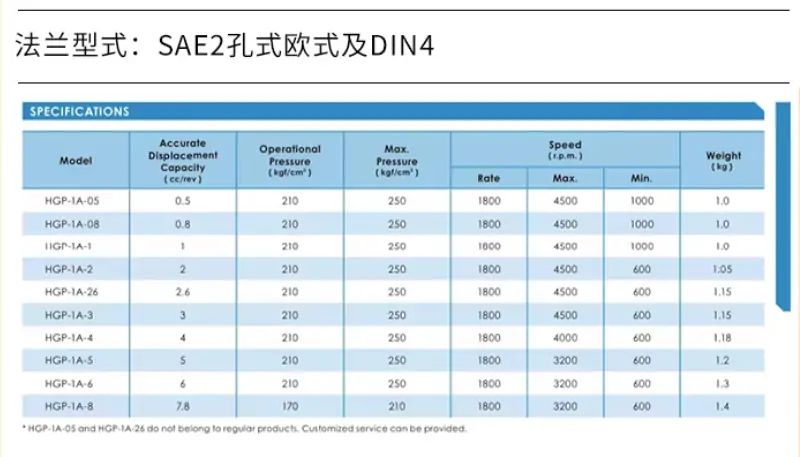

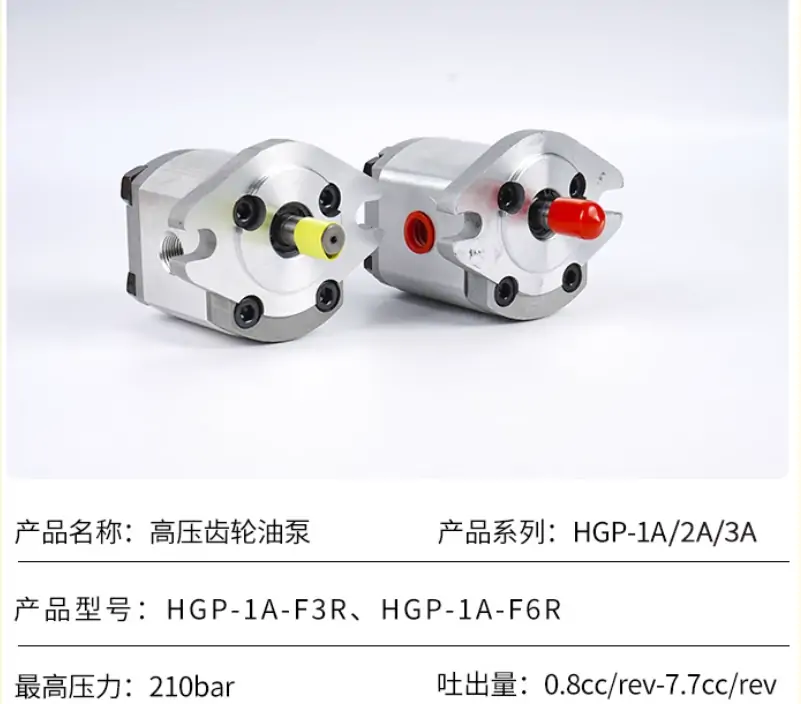

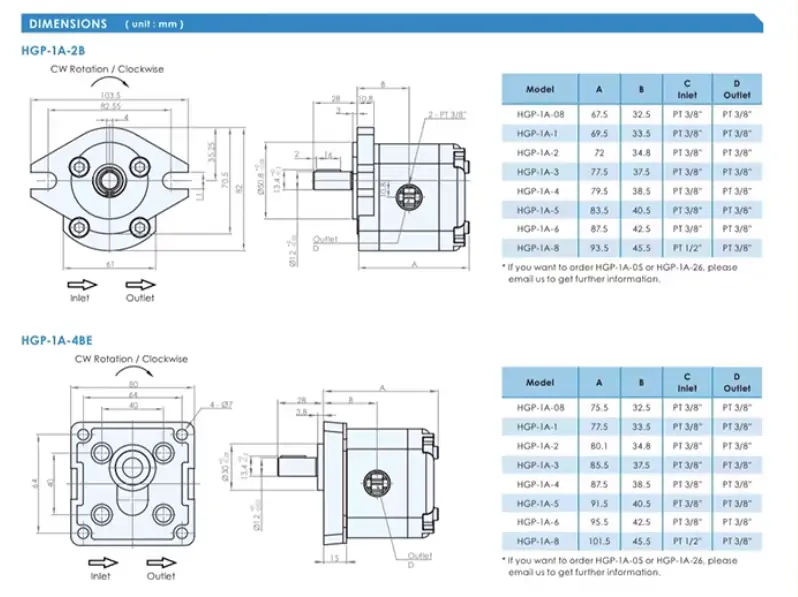

HGP-1A:
HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R

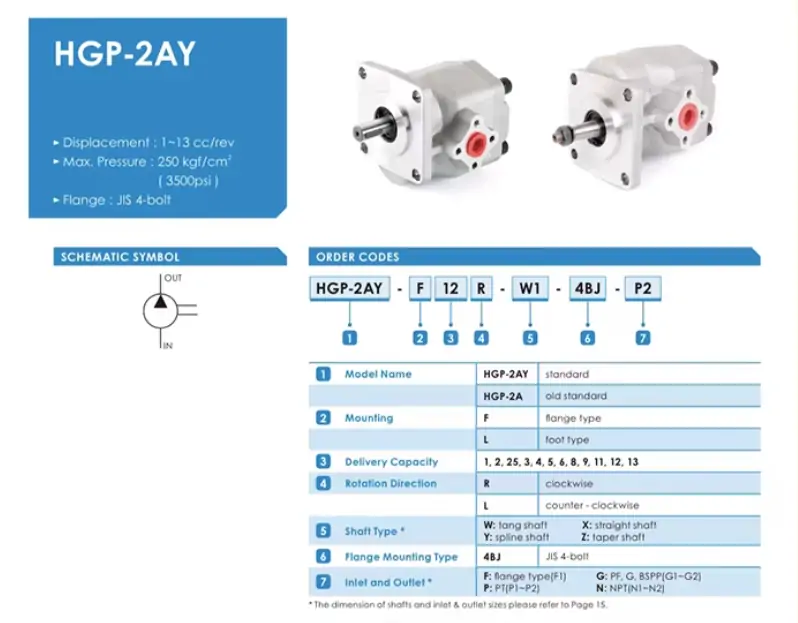

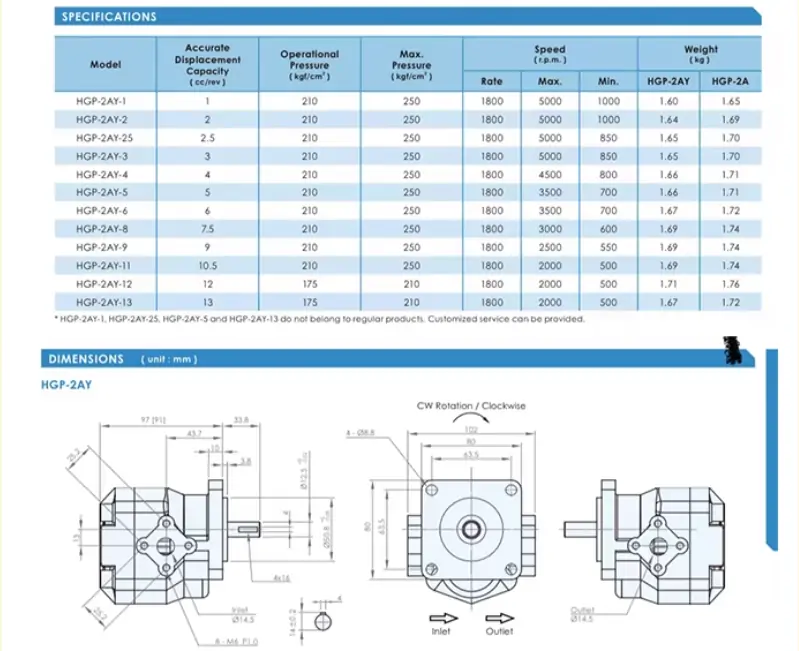

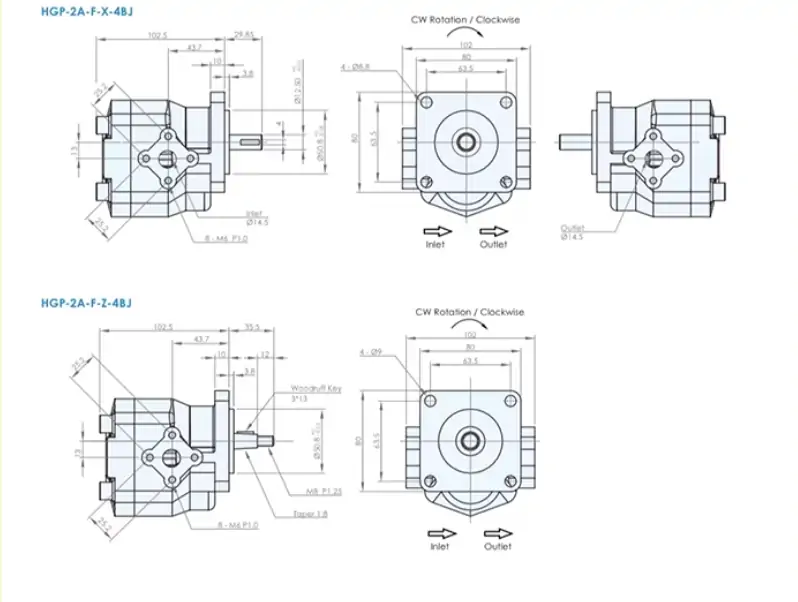

HGP-2A:
HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F5R,HGP-2A-F6R,HGP-2A-F7R,HGP-2A-F8R,
HGP-2A-F9R,HGP-2A-F10R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F14R

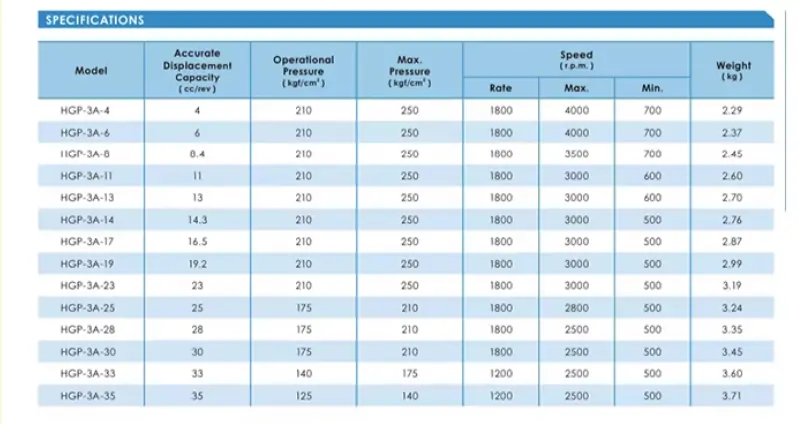

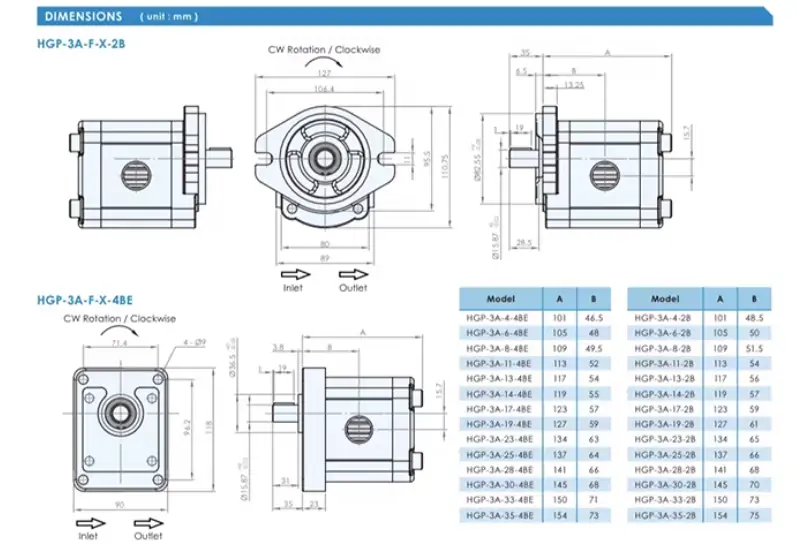

HGP-3A:
HGP-3A-F6R,HGP-3A-F8R,HGP-3A-F11R,HGP-3A-F13R,HGP-3A-F14R,HGP-3A-F17R,
HGP-3A-F19R,HGP-3A-F23R,HGP-3A-F25R,HGP-3A-F28R,HGP-3A-F30R
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.daogou2.com/chanpin/19.html
